Затвор дисковый поворотный ДУ-200 относится к разряду наиболее эффективной запорно-регулирующей арматуры, получившей самое широкое применение в различных отраслях промышленности.
Дисковый затвор ДУ200 представляет собой задвижку, выполненную в форме диска, помещенную в цилиндрический корпус, который монтируется к трубопроводу при помощи фланцевого соединения. Задвижка может поворачиваться вокруг своей оси, тем самым, обеспечивая изменение сечения трубопровода, вплоть до его полного перекрытия. В полностью открытом состоянии затвор ДУ-200 располагается под прямым углом по отношению к направлению перекачиваемой среды.
|

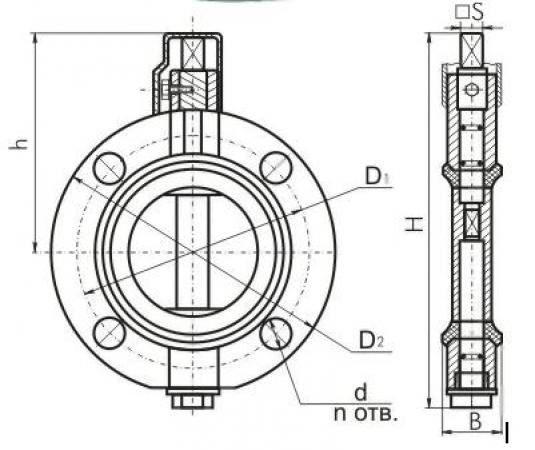

Типоразмер затвора
|
h
|
D1 диаметр
|
D2 диаметр
|
d диаметр
|
H
|
S
|
B
|
n
|
|
DN 200
|
220
|
295
|
335
|
23
|
395
|
27
|
74
|
8
|
Технические характеристики
|
Наименование
|
DN 200
|
|
Условный проход DN, мм
|
200
|
|
Рабочее давление, МПа (кгс/см2)
|
0,2 (2)
|
|
Крутящий момент на приводе, наибольший, кгс*м
|
12,5
|
|
длина
|
335
|
|
ширина
|
74
|
|
высота
|
395
|
|
Масса, кг
|
7
|
Рабочая среда — трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
Температура рабочей среды, не более, -45 … +95 (градусов по Цельсию).
Температура окружающей среды, не более, -60 … +40 (градусов по Цельсию).
Привод — ручной.
Климатическое исполнение У1; ХЛ1; Т1. |
