Затвор дисковый поворотный ДУ-80 относится к разряду наиболее эффективной запорно-регулирующей арматуры, получившей самое широкое применение в различных отраслях промышленности.
Дисковый затвор ДУ80 представляет собой задвижку, выполненную в форме диска, помещенную в цилиндрический корпус, который монтируется к трубопроводу при помощи фланцевого соединения. Задвижка может поворачиваться вокруг своей оси, тем самым, обеспечивая изменение сечения трубопровода, вплоть до его полного перекрытия. В полностью открытом состоянии затвор ДУ-80 располагается под прямым углом по отношению к направлению перекачиваемой среды.

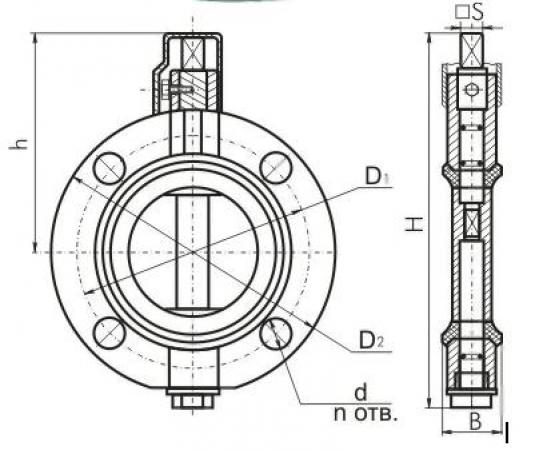

| Типоразмер затвора |
h |
D1 диаметр |
D2 диаметр |
d диаметр |
H |
S |
B |
n |
| DN 80 |
124 |
150 |
180 |
18 |
216 |
14 |
35 |
4 |
Технические характеристики
|
Наименование
|
DN 80
|
|
Условный проход DN, мм
|
80
|
|
Рабочее давление, МПа (кгс/см2)
|
0,3 (3)
|
|
Крутящий момент на приводе, наибольший, кгс*м
|
3
|
|
длина
|
180
|
|
ширина
|
35
|
|
высота
|
216
|
|
Масса, кг
|
1,4
|
Рабочая среда — трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
Температура рабочей среды, не более, -45 … +95 (градусов по Цельсию).
Температура окружающей среды, не более, -60 … +40 (градусов по Цельсию).
Привод — ручной.
Климатическое исполнение У1; ХЛ1; Т1 |
