Затвор дисковый поворотный ДУ-100 относится к разряду наиболее эффективной запорно-регулирующей арматуры, получившей самое широкое применение в различных отраслях промышленности.
Дисковый затвор ДУ100 представляет собой задвижку, выполненную в форме диска, помещенную в цилиндрический корпус, который монтируется к трубопроводу при помощи фланцевого соединения. Задвижка может поворачиваться вокруг своей оси, тем самым, обеспечивая изменение сечения трубопровода, вплоть до его полного перекрытия. В полностью открытом состоянии затвор ДУ-100 располагается под прямым углом по отношению к направлению перекачиваемой среды.

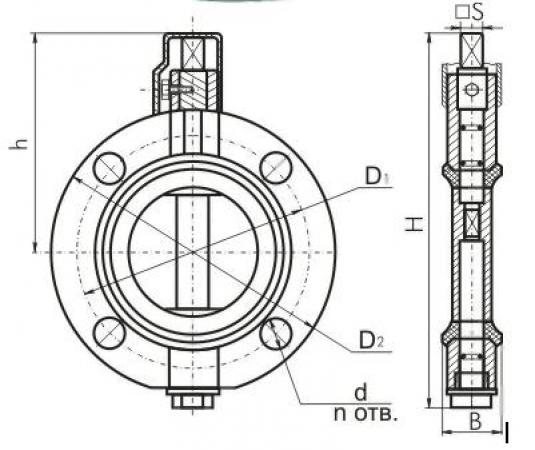

| Типоразмер затвора |
h |
D1 диаметр |
D2 диаметр |
d диаметр |
H |
S |
B |
n |
| DN 100 |
145 |
170 |
205 |
18 |
257 |
17 |
41 |
4 |
Технические характеристики
| Наименование |
DN 100 |
| Условный проход DN, мм |
100 |
| Рабочее давление, МПа (кгс/см2) |
0,3 (3) |
| Крутящий момент на приводе, наибольший, кгс*м |
3,2 |
| длина |
205 |
| ширина |
41 |
| высота |
257 |
| Масса, кг |
1,9 |
Рабочая среда — трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
Температура рабочей среды, не более, -45 … +95 (градусов по Цельсию).
Температура окружающей среды, не более, -60 … +40 (градусов по Цельсию).
Привод — ручной. |
